Échafaudage Ringlock en acier

Paramètres techniques

Matériau : Tube en acier Q345/Q235

Surface : Galvanisé à chaud

Utilisation : Construction, Performances

Certificat : CE

Original : Chine

DÉTAILS DU PRODUIT

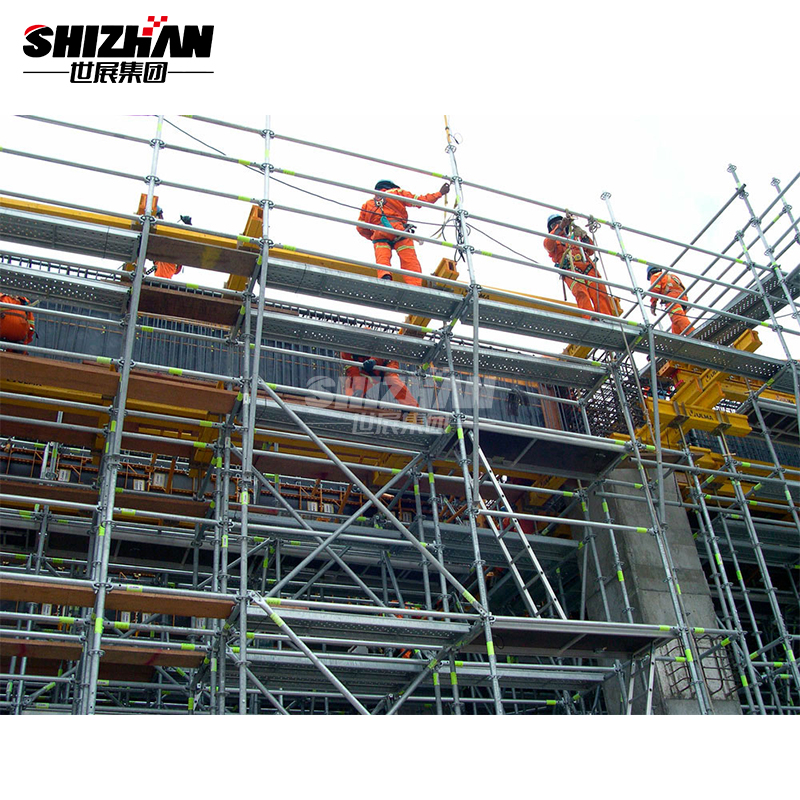

L’échafaudage en acier Ringlock est un échafaudage installé à l’extérieur du mur extérieur. Ses principales formes structurelles sont : type à colliers de tuyaux en acier, type à emboîtement en bol, type portique, type tour carrée, échafaudage à élévation attachée et échafaudage suspendu. L’échafaudage en acier Ringlock doit être fortement promu dans la construction de bâtiments.

L’échafaudage en acier Ringlock fait partie des échafaudages externes à plusieurs montants. Ses caractéristiques sont les suivantes : nombre réduit de raccords pour les barres ; facilité de chargement et de déchargement, ce qui simplifie les opérations de construction ; montage souple permettant d’atteindre une grande hauteur ; solidité et durabilité élevées, ainsi qu’une grande facilité d’utilisation.

L’échafaudage en acier Ringlock se compose de montants, de traverses horizontales supérieures, de traverses horizontales inférieures, de contreventements diagonaux et de planchers d’échafaudage. Sa caractéristique principale est que la hauteur de chaque niveau de l’échafaudage peut être ajustée de façon souple en fonction des besoins de la construction.

L'échafaudage en acier Ringlock se décline en deux formes : type à double rangée et type à simple rangée. Le type à double rangée comporte deux rangées de montants le long du côté extérieur du mur, les extrémités des petits traverses étant appuyées sur les rangées intérieure et extérieure de montants ; il peut être utilisé pour les bâtiments à plusieurs étages et les immeubles de grande hauteur, nécessitant toutefois une conception spécifique lorsque la hauteur de l’immeuble dépasse 50 m. Le type à simple rangée ne comporte qu’une seule rangée de montants le long de la face extérieure du mur, le petit traverse étant relié au grand traverse, tandis que son autre extrémité est appuyée contre le mur ; ce type convient uniquement aux bâtiments à plusieurs étages soumis à de faibles charges, de faible hauteur et dont le mur présente une résistance suffisante.

L'échafaudage en acier Ringlock est un squelette d’échafaudage composé de tubes en acier standard, de fixations spéciales, de plaques d’échafaudage, d’éléments de protection, de connecteurs muraux, etc. Il s’agit actuellement du type d’échafaudage le plus couramment utilisé.

Exigences relatives à la mise en place de l’échafaudage en acier Ringlock

(1) La zone de montage de l’échafaudage à bague en acier doit reposer sur une fondation bien tassée et nivelée, avec un bon aménagement de drainage afin d’éviter que l’eau n’imbibe la fondation.

(2) L’écart entre les barres transversales supérieures et l’espacement des barres transversales inférieures entre les montants peut être choisi conformément au tableau ; la hauteur d’étage de la couche inférieure peut être augmentée à 1,8 m pour faciliter le passage et le transport des ouvriers sur la couche inférieure.

Structure de base de l’échafaudage à bague en acier

L’échafaudage à bague en acier est un échafaudage multifonctionnel développé dans notre pays en s’inspirant de l’expérience étrangère ; ses nœuds de barres sont reliés par des attaches à coupelle. Comme ces attaches à coupelle sont fixées sur les tubes d’acier, tous les éléments sont connectés de façon axiale, ce qui confère d’excellentes propriétés mécaniques. Leur connexion est fiable, l’intégrité de l’assemblage de l’échafaudage est excellente, et il n’y a aucun risque de pièces de fixation manquantes.

L'échafaudage à verrouillage par bol en acier se compose de montants en tube d'acier, de traverses, de jonctions à bol, etc. Sa structure de base et ses exigences d'assemblage sont similaires à celles de l'échafaudage à tubes d'acier avec fixations, la différence résidant principalement dans la jonction à bol.

La jonction à bol constitue la partie centrale du système d'échafaudage ; elle se compose d'un embout supérieur à bol, d'un embout inférieur à bol, d'une jonction de traverse et d'une goupille limite supérieure à bol.

L'embout supérieur à bol et la goupille limite supérieure à bol sont positionnés à un espacement de 60 cm au-dessus des montants en tube d'acier, tandis que l'embout inférieur à bol et la goupille limite sont soudés directement aux montants. Lors du montage, après avoir aligné l'ouverture de l'embout supérieur à bol avec la goupille limite, on insère la jonction de traverse dans l'embout inférieur à bol, puis on comprime et fait pivoter l'embout supérieur à bol afin de le fixer à l'aide de la goupille limite. La jonction à verrouillage par bol permet de connecter simultanément jusqu'à quatre traverses, qui peuvent être perpendiculaires entre elles ou déviées selon un certain angle.

Exigences relatives à la mise en place de l’échafaudage en acier Ringlock

L'écartement horizontal des colonnes d'échafaudage à cliquet en acier est de 1,2 m ; l'écartement vertical peut être de 1,2 m, 1,5 m, 1,8 m ou 2,4 m selon la charge supportée par l’échafaudage, et l’entraxe vertical (hauteur d’étage) est de 1,8 m ou 2,4 m. Lors du montage, les longueurs de recouvrement des montants doivent être décalées : les montants de la première couche doivent être alternés entre des éléments de 1,8 m et de 3,0 m de longueur, puis les montants de 3,0 m sont utilisés pour les niveaux supérieurs, tandis que les longueurs de 1,8 m et 3,0 m sont alternées jusqu’à la couche supérieure afin d’assurer un nivellement correct. La verticalité des échafaudages dont la hauteur est inférieure à 30 m doit rester dans une tolérance de 1/200, tandis que celle des échafaudages supérieurs à 30 m doit être contrôlée entre 1/400 et 1/600 ; l’écart total de verticalité ne doit pas dépasser 100 mm.

1. Usine

2. Nos avantages :

2.1 Un atelier de 35 000 m² offre une bonne capacité de production, garantissant ainsi la livraison de votre commande dans les délais.

2.2 Une équipe d’ingénieurs spécialisés vous propose des solutions parfaitement adaptées à votre projet.

2.3 Équipe professionnelle et rigoureuse de contrôle qualité garantissant que tous les produits sont en bon état avant livraison

2.4 Inspection en ligne, maîtrise stricte de la précision des produits, essai d’assemblage avant livraison pour chaque commande.

2.5 Certificats CE / SGS / TÜV / ISO 9001 attestant réellement de la haute qualité de nos produits et justifiant la confiance des clients.

3. Description

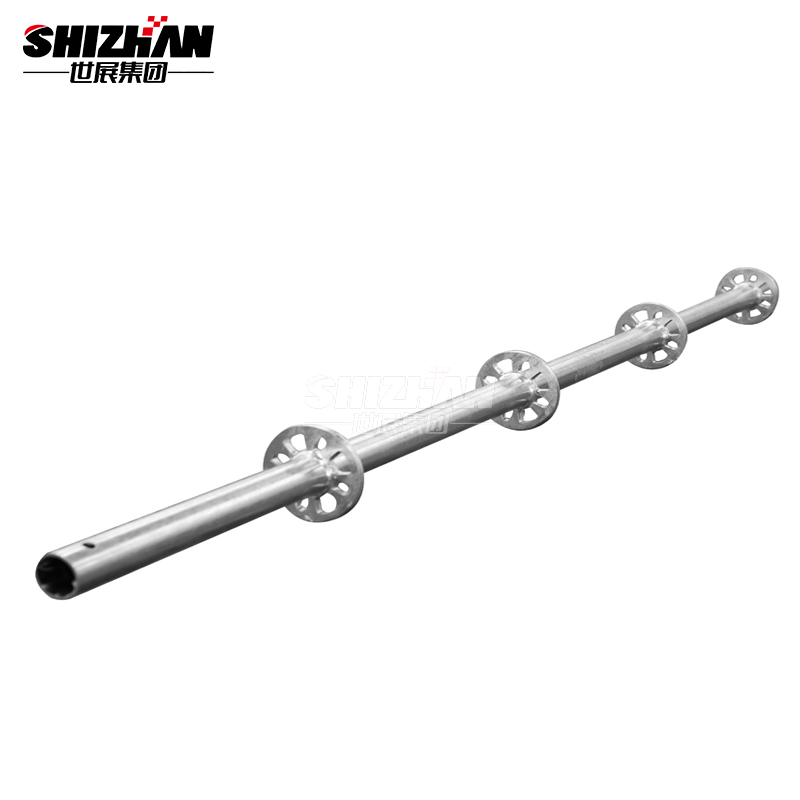

Norme :

Matériau : Q345, Ø48,3 × 3,2 mm

Longueur : 0,5 m, 1,0 m, 1,5 m, 2,0 m, 2,5 m, 3,0 m

Traitement de surface : Galvanisation à chaud

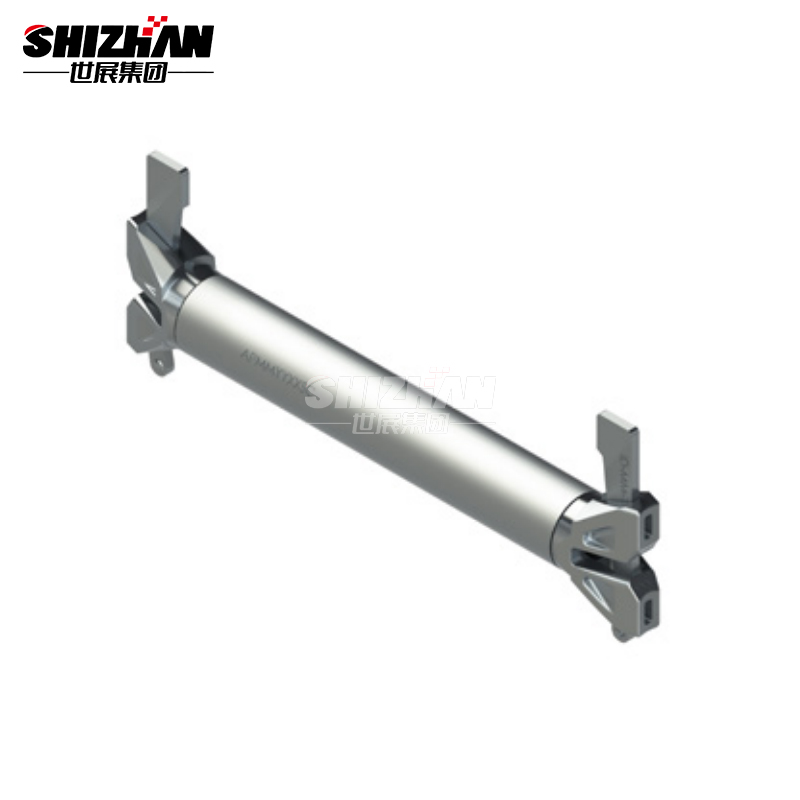

Entretoise horizontale :

Matériau : Q345, Ø48 × 3,2 mm

Longueur : 0,73 m, 1,07 m, 1,57 m, 2,07 m, 2,57 m, 3,07 m ou sur mesure

Traitement de surface : Galvanisation à chaud

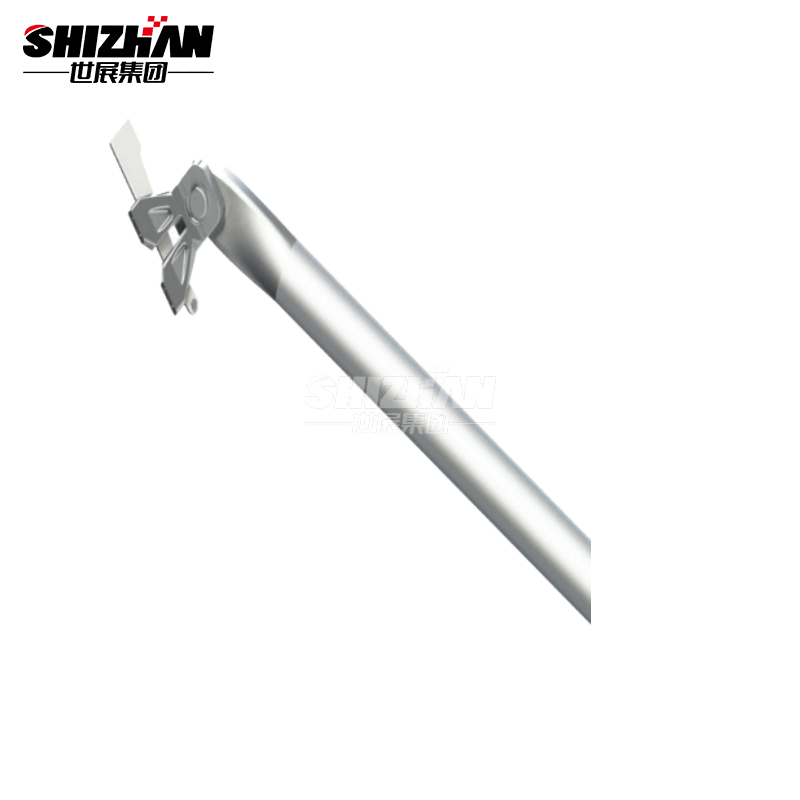

Contreventement diagonal :

Matériau : Q235, Ø48,3 × 2,5 mm

Longueur : 0,73 × 2,0 m, 1,07 × 2,0 m, 1,57 × 2,0 m, 2,57 × 2,0 m, 3,07 × 2,0 m, 1,07 × 1,5 m, 1,57 × 1,5 m ou sur mesure

Traitement de surface : Galvanisation à chaud

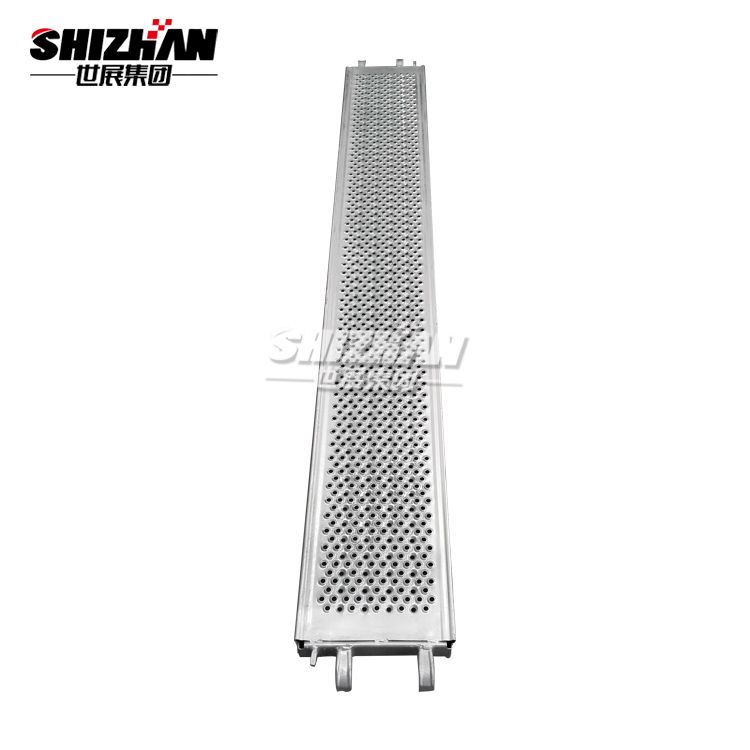

Plancher en acier :

Matériau : acier Q235

Largeur : 320 mm / 240 mm / 228,6 mm

Longueur : 0,73 m, 1,07 m, 1,57 m, 2,07 m, 2,57 m, 3,07 m ou sur mesure

Traitement de surface : Galvanisation à chaud

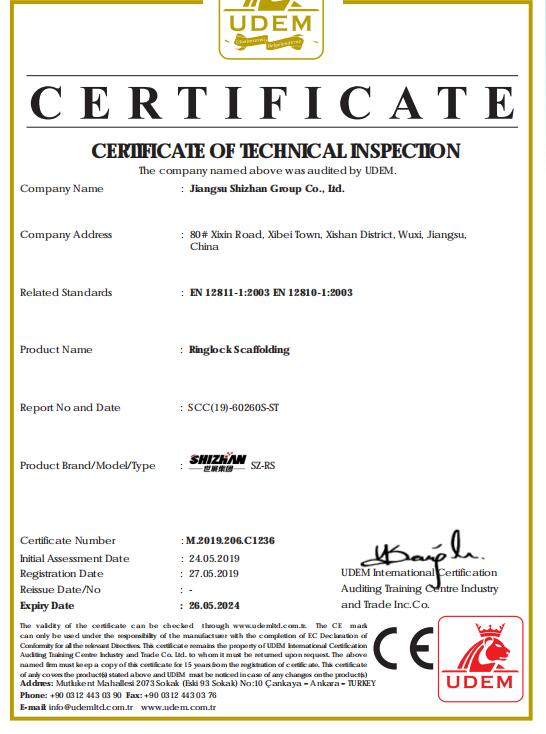

4. Certificat

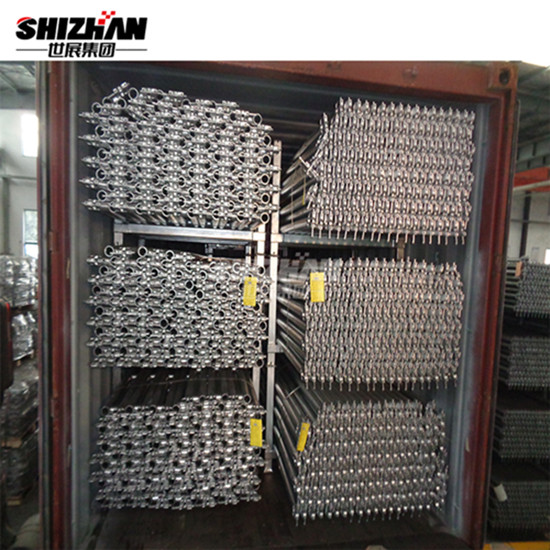

5. Emballage et livraison

6. Projet
