سٹیل رنگ لاک سکیفولڈنگ

تکنیکی پیرامیٹرز

مواد: Q345/Q235 سٹیل ٹیوب

سطح: ہوٹ ڈپ گالوانائزڈ

استعمال: تعمیر، کارکردگی

سرٹیفکیٹ: CE

اصلی: چین

من⚗ہ پrou.']ڈکٹ تفصیلات

سٹیل رنگ لاک سکافولڈنگ ایک ایسی سکافولڈنگ ہے جو عمارت کی بیرونی دیوار کے باہر قائم کی جاتی ہے۔ اس کی بنیادی ساختی اقسام سٹیل پائپ فاسٹنر قسم، بال کٹ قسم، دروازہ قسم، مربع ٹاور قسم، منسلک لفٹ سکافولڈنگ اور لٹکی ہوئی سکافولڈنگ ہیں۔ سٹیل رنگ لاک سکافولڈنگ کو عمارت کی تعمیر میں زوردار طور پر فروغ دینا چاہیے۔

سٹیل رنگ لاک سکافولڈنگ متعدد ستونوں والی بیرونی سکافولڈنگ میں سے ایک ہے۔ اس کی خصوصیات یہ ہیں: سہارا دینے والے سامان کی تعداد کم ہوتی ہے؛ لوڈ اور ان لوڈ کرنا آسان ہوتا ہے، جس سے تعمیراتی کام آسان ہو جاتے ہیں؛ نصب کرنا لچکدار ہوتا ہے، جس کی وجہ سے اسے بڑی اونچائی تک قائم کیا جا سکتا ہے؛ مضبوط اور پائیدار، استعمال کرنا آسان ہوتا ہے۔

سٹیل رنگ لاک سکافولڈنگ عمودی سہارے، بڑی افقی سلاخیں، چھوٹی افقی سلاخیں، مائل سہارے اور سکافولڈ کی تختیوں سے مرکب ہوتی ہے۔ اس کی خصوصیت یہ ہے کہ سکافولڈنگ کی ہر قدم کی اونچائی کو تعمیراتی ضروریات کے مطابق لچکدار طریقے سے ترتیب دیا جا سکتا ہے۔

سٹیل رنگ لاک سکافولڈنگ دو اقسام میں تقسیم کی جاتی ہے: ڈبل رو اور سنگل رو کی قسم۔ ڈبل رو کی قسم میں بیرونی دیوار کے ساتھ دو کتاریں عمودی سہارے ہوتے ہیں، اور چھوٹی عرضی سلاخوں کے دونوں سروں کو اندر اور باہر کی عمودی سہاروں پر سہارا دیا جاتا ہے، جو متعدد منزلہ اور بلند عمارتوں کے لیے استعمال کی جا سکتی ہے، اور جب عمارت کی بلندی 50 میٹر سے زیادہ ہو تو خاص ڈیزائن کی ضرورت ہوتی ہے۔ سنگل رو کی قسم میں دیوار کے باہر صرف ایک کتار عمودی سہارا ہوتا ہے، چھوٹی عرضی سلاخ بڑی عرضی سلاخ سے منسلک ہوتی ہے اور اس کا دوسرا سرا دیوار پر سہارا پاتا ہے، جو صرف کم لوڈ، کم بلندی اور دیوار کی مخصوص مضبوطی والی متعدد منزلہ عمارتوں کے لیے مناسب ہے۔

سٹیل رنگ لاک سکافولڈنگ ایک سکافولڈنگ کا ڈھانچہ ہے جو معیاری سٹیل کی پائپ سلاخوں اور خاص فاسٹنرز سے تشکیل پاتا ہے جس میں سکافولڈنگ کی تختیاں، حفاظتی اجزاء، دیوار کنیکٹرز وغیرہ شامل ہیں۔ یہ موجودہ دور میں سب سے زیادہ استعمال ہونے والی سکافولڈنگ کی قسم ہے۔

سٹیل رنگ لاک سکافولڈنگ کے قائم کرنے کی شرائط

(1) سٹیل رنگ لاک سکیفولڈنگ کی تنصیب کے لیے بنیاد کا علاقہ مزاحمتی اور ہموار ہونا چاہیے، اور اسے اچھی طرح نکاسی آب کا علاج دینا چاہیے تاکہ بنیاد پر پانی کے جمع ہونے سے روکا جا سکے۔

(2) بڑی کراس بار کے درمیان فاصلہ اور عمودی سٹینڈز میں چھوٹی کراس بار کے درمیان فاصلہ جدول کے مطابق منتخب کیا جا سکتا ہے، اور نچلی تہہ کا قدم کا فاصلہ 1.8 میٹر تک بڑھایا جا سکتا ہے تاکہ تعمیراتی کارکنوں کے لیے نچلی تہہ پر گزرنے اور حمل و نقل کی سہولت ہو۔

سٹیل رنگ لاک سکیفولڈنگ کی بنیادی ساخت

سٹیل رنگ لاک سکیفولڈنگ ایک کثیرالوظائف سکیفولڈنگ ہے جو ہمارے ملک نے غیر ملکی تجربے کی بنیاد پر تیار کی ہے؛ اس کی چھڑیوں کے جوڑ باؤل بکلز کے ذریعے منسلک ہوتے ہیں، جو سٹیل کے پائپ پر مستقل طور پر لگائے گئے ہوتے ہیں، اس لیے تمام اجزاء محوری طور پر جڑے ہوتے ہیں، جس کی بہتر مکینیکل خصوصیات ہوتی ہیں۔ اس کا جوڑ قابل اعتماد ہوتا ہے، سکیفولڈنگ کی تشکیل کی یکسانی اچھی ہوتی ہے، اور فاسٹنرز کے غائب ہونے کا کوئی مسئلہ نہیں ہوتا۔

سٹیل رنگ لاک سکافولڈنگ میں سٹیل پائپ ارٹھیوٹس، کراس بارز، بال بکل جوائنٹس وغیرہ شامل ہوتے ہیں۔ اس کی بنیادی ساخت اور نصب کرنے کی ضروریات فاسٹنر قسم کی سٹیل پائپ سکافولڈنگ کے مشابہ ہوتی ہیں، اور فرق بنیادی طور پر بال بکل جوائنٹ میں پایا جاتا ہے۔

بال بکل جوائنٹ سکافولڈنگ سسٹم کا مرکزی حصہ ہے، جو اوپری بال بکل، نچلی بال بکل، کراس بار جوائنٹ اور اوپری بال بکل لیمٹ پن سے تشکیل پاتا ہے۔

اوپری بال بکل اور اوپری بال بکل لیمٹ پن سٹیل پائپ ارٹھیوٹس کے اوپر 60 سینٹی میٹر کے فاصلے پر لگائے جاتے ہیں، جہاں نچلی بال بکل اور لیمٹ پن براہ راست ارٹھیوٹس پر ویلڈ کیے جاتے ہیں۔ اسمبلی کے دوران، جب اوپری بال بکل کی شق کو لیمٹ پن کے ساتھ ترتیب دے دیا جاتا ہے، تو کراس بار جوائنٹ کو نچلی بال بکل میں داخل کر دیا جاتا ہے، پھر اوپری بال بکل کو دبایا اور گھمایا جاتا ہے، اور لیمٹ پن کا استعمال اوپری بال بکل کو محفوظ کرنے کے لیے کیا جاتا ہے۔ بال لاک جوائنٹ ایک ہی وقت میں چار کراس بارز کو جوڑ سکتا ہے اور یہ آپس میں عمودی ہو سکتے ہیں یا کسی مخصوص زاویے پر موڑے جا سکتے ہیں۔

سٹیل رنگ لاک سکافولڈنگ کے قائم کرنے کی شرائط

سٹیل رنگ لاک سکیفولڈنگ کے کالم کا افقی فاصلہ 1.2 میٹر ہے، عمودی فاصلہ سکیفولڈنگ کے بوجھ کے مطابق 1.2 میٹر، 1.5 میٹر، 1.8 میٹر یا 2.4 میٹر ہو سکتا ہے، اور قدم کا فاصلہ 1.8 میٹر یا 2.4 میٹر ہوتا ہے۔ نصب کرتے وقت، عمودی سہاروں کے جوڑ کی لمبائی کو آپس میں چھوٹا کرنا چاہیے، اور پہلی تہہ کے عمودی سہاروں کو 1.8 میٹر اور 3.0 میٹر لمبے سہاروں کے ساتھ چھوٹا کرنا چاہیے؛ اوپر کی طرف 3.0 میٹر لمبے سہارے استعمال کیے جائیں گے، اور پھر آخری تہہ تک پہنچنے کے لیے 1.8 میٹر اور 3.0 میٹر کی لمبائی کے سہاروں کو متبادل طور پر استعمال کیا جائے گا۔ سطح کو ہموار کرنا۔ 30 میٹر سے کم اونچائی کی سکیفولڈنگ کی عمودیت 1/200 کے اندر ہونی چاہیے، جبکہ 30 میٹر سے زیادہ اونچائی کی سکیفولڈنگ کی عمودیت کو 1/400 سے 1/600 کے درمیان کنٹرول کیا جانا چاہیے، اور کل اونچائی کی عمودیت میں انحراف 100 ملی میٹر سے زیادہ نہیں ہونا چاہیے۔

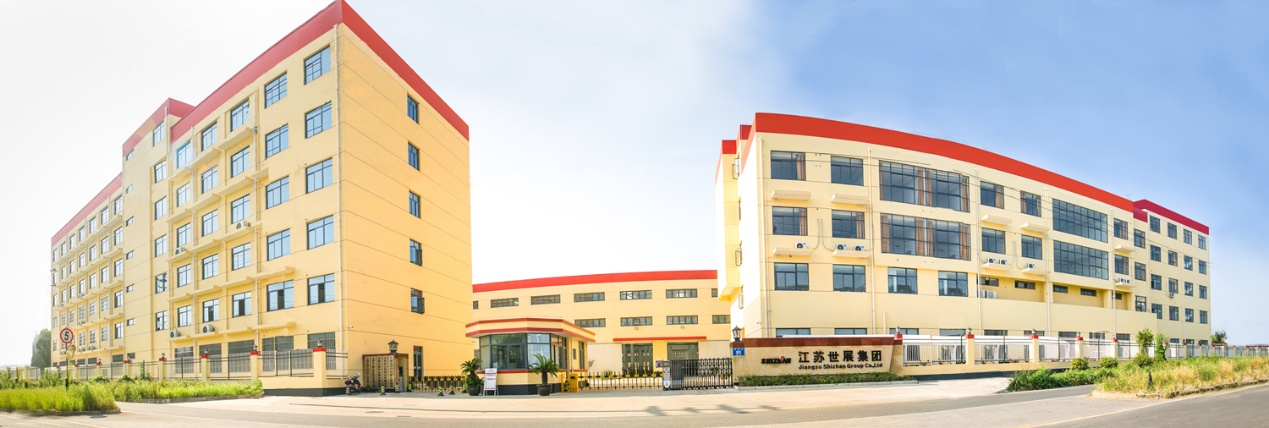

1. فیکٹری

2. ہمارے فوائد:

2.1 35,000 مربع میٹر ورکشاپ بہترین پیداواری صلاحیت فراہم کرتی ہے جو آپ کے آرڈر کی وقت پر ترسیل کو یقینی بناتی ہے۔

2.2 پیشہ ورانہ انجینئر ڈیزائن ٹیم آپ کے منصوبے کے لیے بہترین حل فراہم کرتی ہے۔

2.3 پیشہ ورانہ اور سخت گیر معیار کنٹرول ٹیم جو ڈیلیوری سے پہلے تمام مصنوعات کی اچھی حالت کو یقینی بناتی ہے

2.4 آن لائن معائنہ، سخت مصنوعات کی درستگی کنٹرول، ہر آرڈر کے لیے ڈیلیوری سے پہلے قائم کرنے کا ٹیسٹ۔

2.5 سی ای / ایس جی ایس / ٹی یو وی / آئی ایس او 9001 کا سرٹیفکیٹ جو ہماری مصنوعات کے اعلیٰ معیار کو ظاہر کرتا ہے اور گاہکوں کے لیے قابل اعتماد ہونے کا ثبوت دیتا ہے۔

3. تفصیل

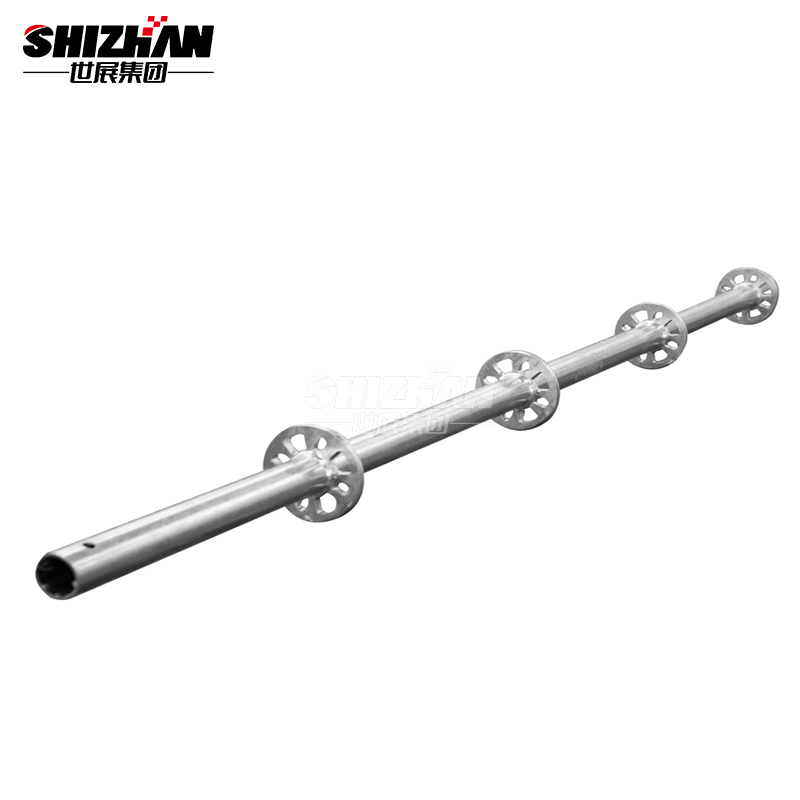

معیار:

مواد: Q345، Ø48.3x3.2 ملی میٹر

لمبائی: 0.5 میٹر، 1.0 میٹر، 1.5 میٹر، 2.0 میٹر، 2.5 میٹر، 3.0 میٹر

سطح کا علاج: گرم ڈپ گالوانائزڈ

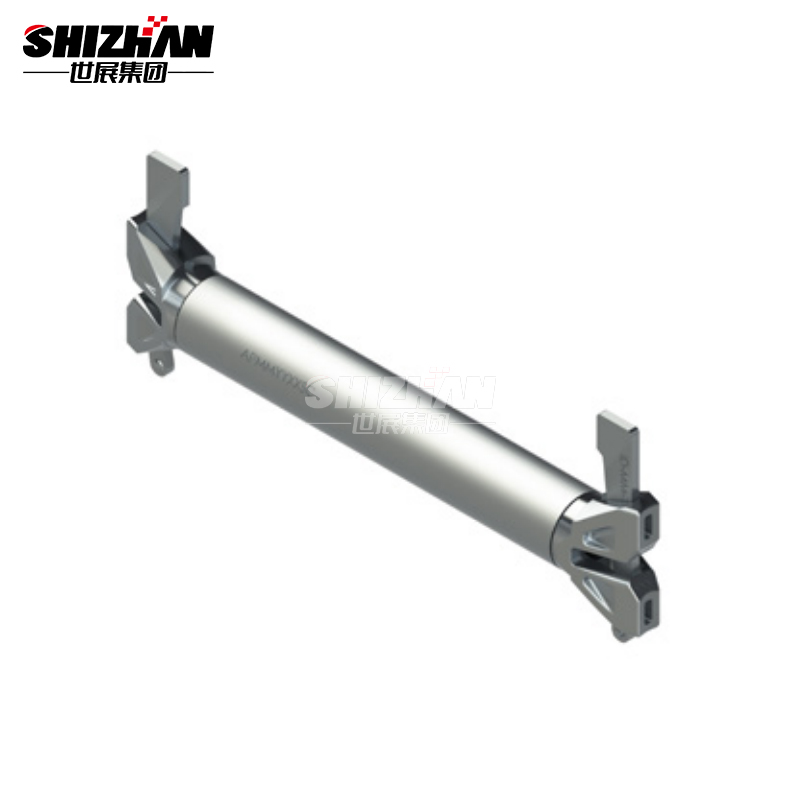

لیجر:

مواد: Q345، Ø48x3.2 ملی میٹر

لمبائی: 0.73 میٹر، 1.07 میٹر، 1.57 میٹر، 2.07 میٹر، 2.57 میٹر، 3.07 میٹر یا حسب ضرورت

سطح کا علاج: گرم ڈپ گالوانائزڈ

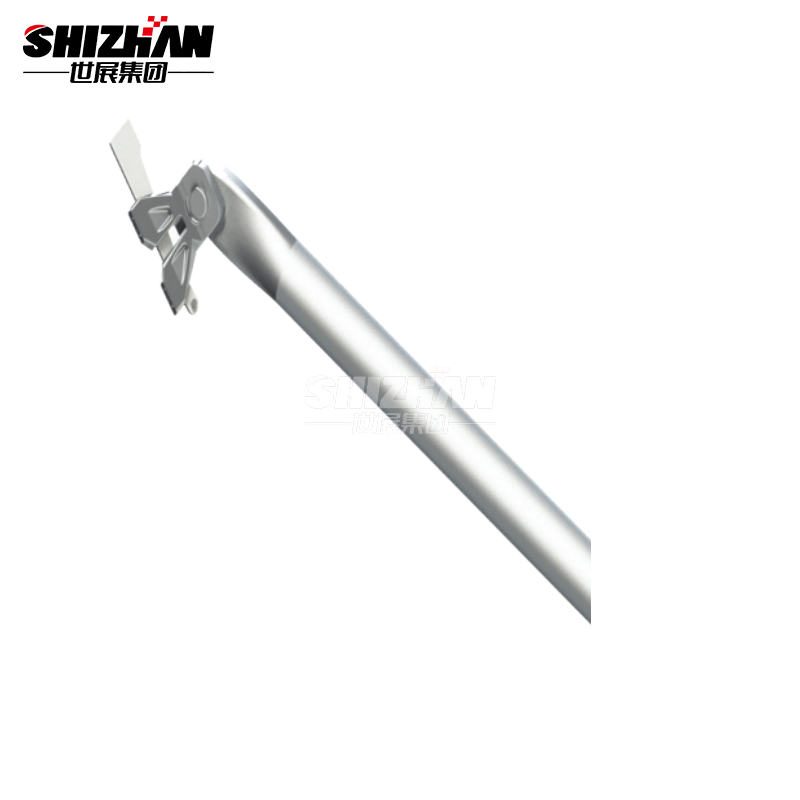

مائل سہارا:

مواد: Q235، Ø48.3x2.5 ملی میٹر

طول: 0.73x2.0 میٹر، 1.07x2.0 میٹر، 1.57x2.0 میٹر، 2.57x2.0 میٹر، 3.07x2.0 میٹر، 1.07x1.5 میٹر، 1.57x1.5 میٹر، یا حسبِ ضرورت تیار کیا گیا

سطح کا علاج: گرم ڈپ گالوانائزڈ

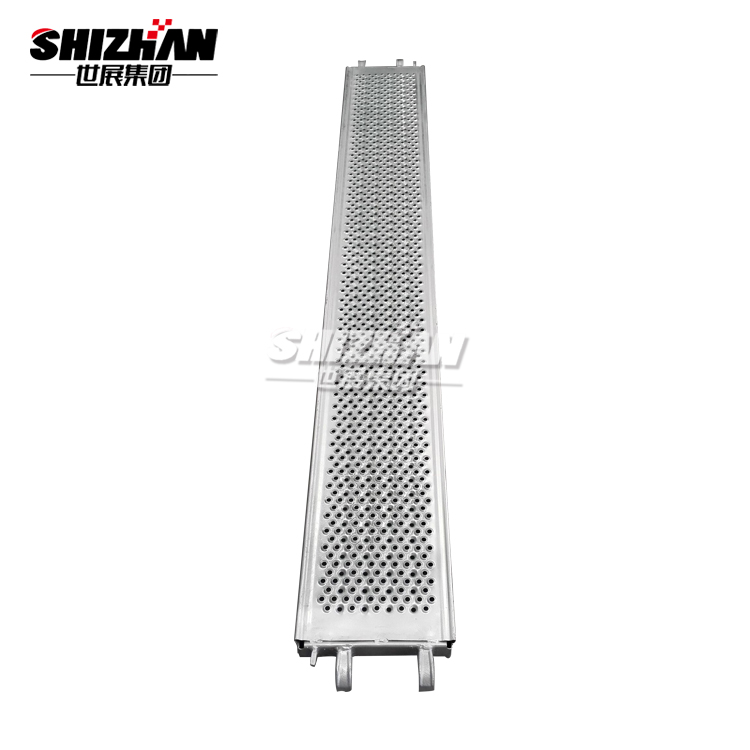

سٹیل کا تختہ:

مواد: Q235 سٹیل

عرض: 320 ملی میٹر / 240 ملی میٹر / 228.6 ملی میٹر عرض

لمبائی: 0.73 میٹر، 1.07 میٹر، 1.57 میٹر، 2.07 میٹر، 2.57 میٹر، 3.07 میٹر یا حسب ضرورت

سطح کا علاج: گرم ڈپ گالوانائزڈ

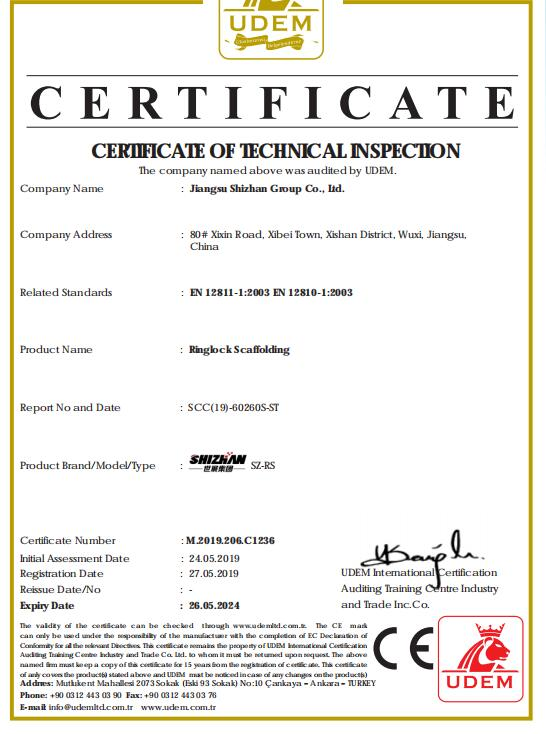

4. سند

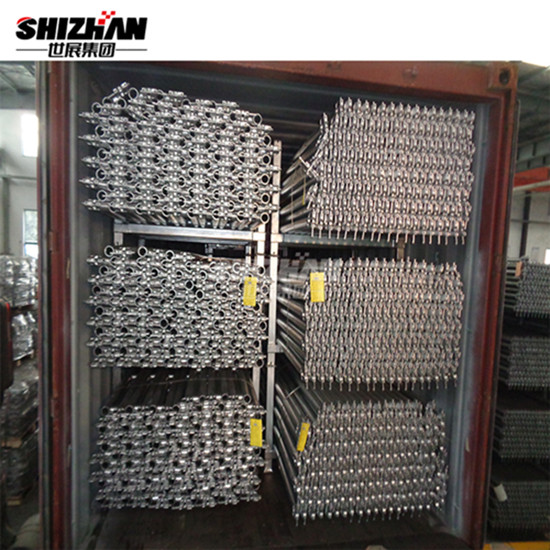

5. پیکنگ اور ترسیل

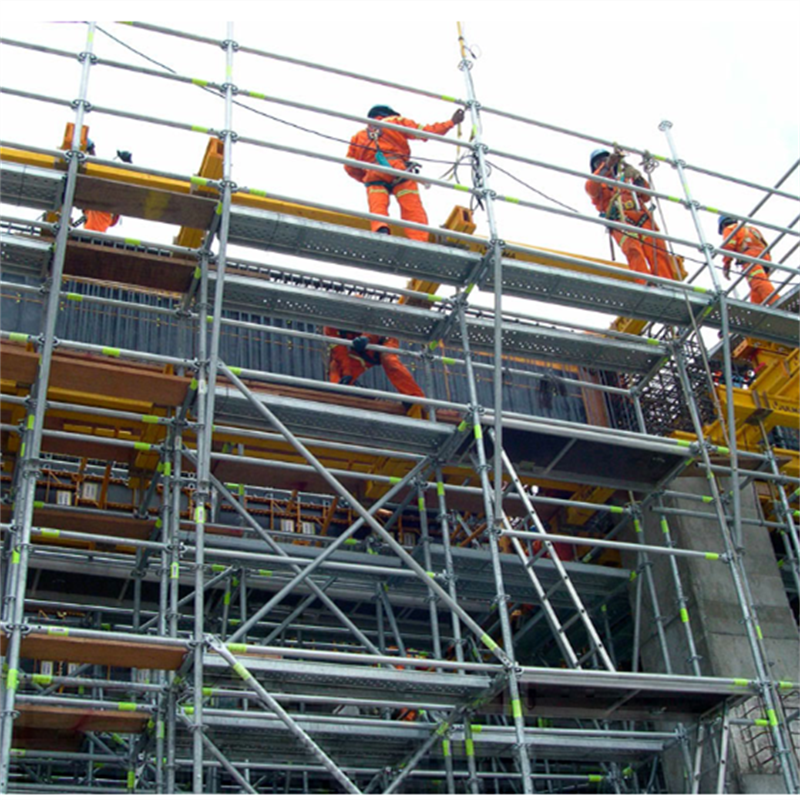

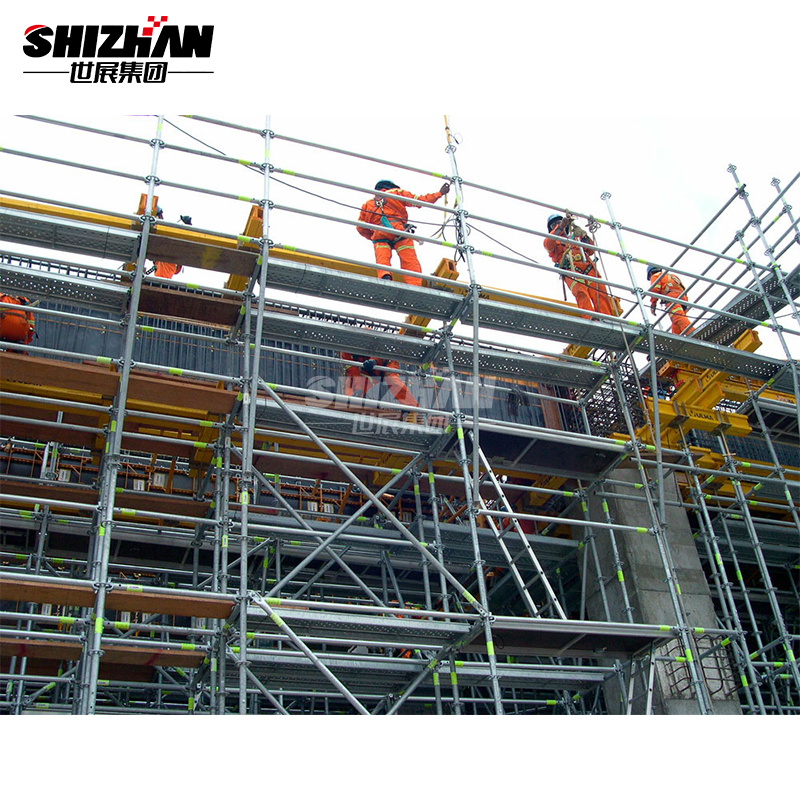

6. منصوبہ
