Base Jack

Dans l'équipe Shizhan, si vous devez monter des échafaudages pour vos projets à venir, nous pouvons vous fournir divers produits ou services en acier. Examinons ensemble toutes les compétences requises pour la conception d’échafaudages, y compris leurs matériaux, les éléments nécessaires à leur bon fonctionnement, ainsi que certaines applications courantes des échafaudages dans le monde moderne.

Préciser les éléments fondamentaux des échafaudages

Les échafaudages métalliques permettent aux travailleurs d’accéder en toute sécurité et commodité à des hauteurs importantes et à des zones difficiles dans de nombreux chantiers de construction. Cela est rendu possible grâce à trois éléments structurels de base :

Montant : tube vertical en acier ou en aluminium léger, placé dans l’ensemble de la structure afin de la soutenir et de la renforcer. Ces tubes reposent sur une plaque de base carrée qui répartit uniformément la charge, éliminant ainsi tout risque d’effondrement.

Lisse : tube horizontal reliant plusieurs montants et contribuant davantage à la stabilité.

Faisceau lumineux : Différents tubes droits positionnés verticalement par rapport à la poutre. Ils sont conçus pour accroître la résistance ainsi que le soutien du système debout, qui peut être installé sur plusieurs niveaux d’échafaudage simultanément.

Type d’échafaudage

L’échafaudage présente d’excellentes applications dans les domaines de la construction suivants :

Échafaudage suspendu : Un échafaudage suspendu au toit d’un bâtiment, généralement lorsqu’il est impossible de poser une fondation ou de limiter l’accès depuis le sol.

Échafaudage porté : Un type plus courant, construit à partir du sol. Il s’agit du type d’échafaudage le plus sûr et le plus pratique, et il est recommandé de l’utiliser chaque fois que cela est possible.

Échafaudage roulant : Presque identique à l’échafaudage porté, mais des roues sont fixées à sa base au lieu d’une structure stable. Ainsi, l’échafaudage peut être déplacé vers différents endroits de la structure selon les besoins, et les roues peuvent être correctement verrouillées en position afin d’éviter tout risque de déplacement.

Dans le monde entier, si le type approprié d’échafaudage n’est pas utilisé, les travaux de construction sont généralement impossibles. Ces plates-formes temporaires destinées aux chantiers sont installées autour des bâtiments et des ouvrages de génie civil et permettent de supporter en toute sécurité les employés, leurs outils ainsi que les matériaux à plusieurs niveaux. Cela leur permet ainsi d’exécuter en toute sécurité et de manière adéquate des tâches telles que la peinture, le collage ou la maçonnerie de l’extérieur des bâtiments. Une variété d’échafaudages est également utilisée à l’intérieur des structures afin de permettre aux travailleurs d’accéder à des endroits difficiles d’accès, tels que les plafonds ou les équipements électriques.

Selon les exigences liées aux emplois dans le secteur du bâtiment et des travaux publics ainsi que selon les caractéristiques de la structure sur laquelle ils interviennent, il existe de nombreuses façons de monter des échafaudages. Bien que certains pays utilisent des options peu coûteuses telles que les échafaudages en bambou ou en bois, d’autres matériaux, comme l’acier ou l’aluminium, sont privilégiés pour les grands chantiers de construction. Ces aciers offrent une excellente résistance mécanique ainsi qu’une grande robustesse, et permettent de construire des échafaudages atteignant de grandes hauteurs. Bien que l’aluminium soit plus coûteux que l’acier, l’aluminium léger est généralement le matériau choisi pour de nombreux types d’échafaudages, car il est plus léger et plus facile à manipuler par les travailleurs. Par conséquent, le montage ainsi que le démontage des échafaudages en aluminium sont également plus rapides.

Pièces standard d’échafaudage

Les échafaudages peuvent présenter diverses variantes. En général, ils sont constitués de plusieurs planches reliées entre elles par différents supports, en fonction de la configuration spécifique de l’échafaudage.

Ce qui suit est une liste des principales pièces de l’échafaudage ainsi que de ses caractéristiques :

● Châssis de base : Parfois appelé plaque inférieure, le châssis de base constitue la base porteuse de l’échafaudage et comprend une plaque de nivellement posée au sol. Il supporte les montants verticaux (appelés montants courants) qui forment un support.

● Critère : Le critère est également appelé colonne, c’est-à-dire le montant vertical qui constitue le support. Ils comportent généralement plusieurs types d’articulations reliées à des entretoises droites (appelées traverses) qui forment un système de soutien.

● Cadre mural : Le cadre mural est un cadre droit qui s’étend parallèlement au mur et supporte la plateforme de travail de l’échafaudage.

● Étrier : L’étrier est un support droit qui s’étend perpendiculairement au mur et soutient le système de plateforme de travail du support.

● Poutre : Une poutre est un madrier dont les deux extrémités s’appuient sur les montants. Elle est porteuse et supporte généralement les planches de travail sur lesquelles se tiennent les ouvriers, appelées lattes ou planches décoratives.

● Lattes : également appelées planches en bois ou planches décoratives, les lattes désignent les planches en bois qui constituent le système de stationnement pour les ouvriers sur l’échafaudage.

● Contreventement : Le contreventement est un tube diagonal permettant de rigidifier l’ensemble du cadre de soutien.

● Bri : La bri est une équerre droite utilisée pour franchir des ouvertures.

● Étrier : également appelé étrier, il s’agit d’un dispositif utilisé pour relier entre elles les différentes composantes de l’échafaudage.

● Tirant d’ancrage : Le tirant d’ancrage sert à fixer l’échafaudage à d’autres structures.

● Garde-corps : Le garde-corps est un type d’obstacle protecteur installé sur l’échafaudage. Il mesure généralement environ un mètre de hauteur et empêche les ouvriers de tomber accidentellement de l’échafaudage.

● Plancher de bordure : le plancher de bordure est une mesure de protection supplémentaire sur les échafaudages. Il s'agit de barrières verticales très courtes qui permettent aux travailleurs de percevoir leur position sur l’échafaudage par rapport à son bord. Ils contribuent également à empêcher des outils tels que des tournevis de glisser hors des côtés du plancher.

● Certains échafaudages sont équipés de divers types d’échelles ou d’escaliers afin d’aider les employés à monter et descendre, éliminant parfois des obstacles physiques. D’autres peuvent également comporter des trappes à déchets pour évacuer en toute sécurité les matériaux indésirables depuis les échafaudages.

Pour en savoir plus sur les échafaudages ou sur l’un de nos produits en acier, veuillez contacter immédiatement les collaborateurs de l’équipe Shizhan.

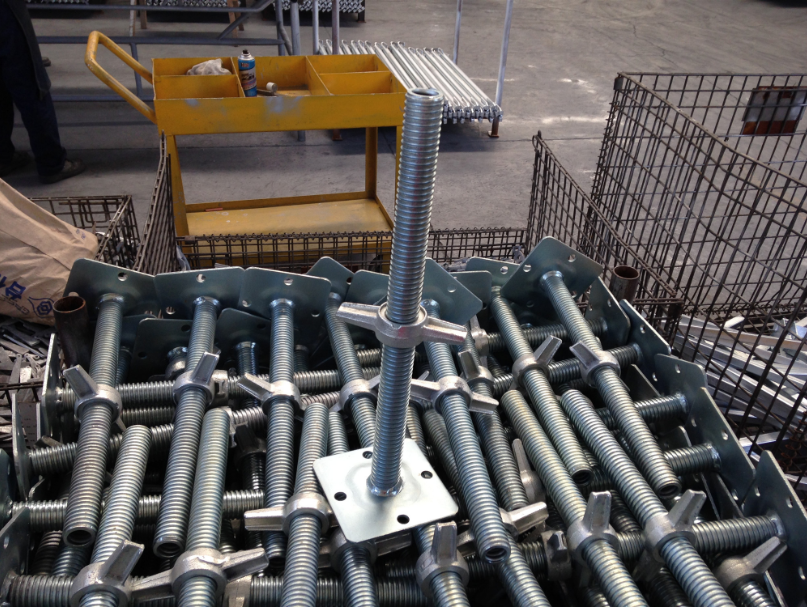

De nombreuses personnes ne connaissent pas le pied réglable (Base Jack), il est donc nécessaire de présenter ce produit de construction à tous.

Le titre ne permet pas de comprendre ce qu’est en réalité un « Base Jack » : il s’agit de la construction de la bride supérieure, une pièce d’échafaudage métallique. Selon les régions, il porte des noms différents : certains l’appellent « bride à huile », d’autres « vis réglable », « tige supérieure », « bride supérieure », « bride inférieure », etc. Son appellation varie donc selon les lieux.

Rôle du Base Jack dans les projets de construction : utilisé conjointement avec d’autres éléments d’échafaudage métallique au cours des travaux, il permet d’ajuster la hauteur de l’échafaudage et du support tubulaire, tout en assurant un rôle d’équilibrage, de soutien des charges lourdes et de résistance aux charges. Les Base Jack couramment utilisés sont notamment pleins, creux ou galvanisés.

La composition du vérin de base comprend : le socle, la vis et l'écrou. ① Le vérin de base est utilisé à l'extrémité supérieure du tube d'acier de la colonne ; le vérin de base possède des bords repliés, et l'épaisseur ainsi que les dimensions du châssis peuvent être personnalisées ; ② Les vis sont utilisées sur les chantiers pour assurer une fonction de soutien ; elles existent en plusieurs épaisseurs, notamment 28 mm, 32 mm, 36 mm, etc. ; ③ Les écrous servent à régler la hauteur du niveau de support du tube d'acier. Selon les exigences du projet, la présence ou non de barres d’armature au niveau de la jonction entre la vis et le vérin de base dépend généralement des spécifications du projet : ainsi, la bride supérieure plus longue de la vis est généralement équipée directement de barres d’armature, tandis que la bride inférieure plus courte en est rarement dotée.

Le groupe Shizhan produit toute l’année divers types de vérins de base ainsi que d’autres éléments de charpentes métalliques, avec une gamme complète de modèles, des garanties de qualité et une livraison rapide.
